Фурье-спектроскопия

ФУРЬЕ-СПЕКТРОСКОПИЯ (фурье-спектрометрия, ФС), метод оптич. спектроскопии, в к-ром спектр получают в результате фурье-преобразования т. наз. интерферограммы исследуемого излучения. Интерферограмма зависит от оптич. разности хода двух лучей и представляет собой Фурье-образ спектра, т. е. ф-ции распределения энергии излучения по частотам.

Прибором для ФС служит фурье-спектрометр (рис.), основная часть к-рого - интерферометр Майкельсона (изобретен А. Майкельсоном в 1880). Интерферометр содержит два взаимно перпендикулярных зеркала - неподвижное 1 и подвижное 2 и полупрозрачную светоделительную пластину 3, расположенную в месте пересечения падающих пучков излучения и пучков, отраженных от обоих зеркал. Пучок излучения от источника 4, попадая на пластину 3, разделяется на два пучка. Один из них направляется на неподвижное зеркало 1, второй - на подвижное зеркало 2; затем оба пучка, отразившись от зеркал, выходят через светоделитель из интерферометра в одном и том же направлении. Далее излучение фокусируется на образце 5 и поступает на детектор излучения 6. Два пучка отличаются друг от друга оптич. разностью хода, величина к-рой меняется в зависимости от положения подвижного зеркала. В результате интерференции пучков интенсивность результирующего потока I(х)периодически меняется (модулируется). Частота модуляции зависит от частоты падающего излучения v и смещения подвижного зеркала х. В результирующей интерферограмме выделяется т. наз. точка нулевой разности хода, или точка белого света. В этой точке для всех частот наблюдается максимум; от нее ведут отсчет смещения подвижного зеркала. Для градуировки перемещений последнего часто используют интерферограмму монохро-матич. излучения от лазера (обычно на основе Не - Ne), введенного в фурье-спектрометр.

http://www.pora.ru/image/encyclopedia/2/2/4/16224.jpeg

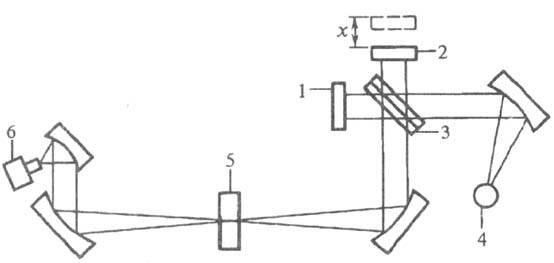

Рис. Оптическая схема фурье-спектрометра: 1 - неподвижное зеркало интерферометра; 2 - подвижное зеркало; 3 - светоделительная пластина; 4 - источник излучения; 5 - исследуемый образец; 6 - детектор излучения.

При поглощении образцом излучения с к.-л. частотой наблюдается уменьшение интенсивности интерферограммы, соответствующей этой частоте. После проведения фурье-преобразования в полученном спектре наблюдается полоса поглощения образца. Преобразование Фурье осуществляют на ЭВМ.

http://www.pora.ru/image/encyclopedia/2/2/5/16225.jpeg

Быстрое развитие и широкое применение ФС обусловлены рядом преимуществ фурье-спектрометра по сравнению с дисперсионными приборами. T. наз. выигрыш Фелжета, или мультиплекс-фактор, связан с тем, что любая точка интерферограммы содержит информацию о всей исследуемой спектральной области. На детектор в каждый момент поступают сигналы, соответствующие всем частотам. За одно сканирование (за время t1) регистрируется спектр с таким же отношением сигнал/шум (S/N)t1, как и для дисперсионного спектрометра (но за время t2 на неск. порядков большее, чем t1). Если для получения спектра на фурье-спектрометре затратить время t2, то отношение сигнал/шум возрастает во много раз в соответствии с ур-нием http://www.pora.ru/image/encyclopedia/2/2/6/16226.jpeg . Другое важное преимущество фурье-спектрометра - выигрыш Жакино, или геом. фактор, определяется отсутствием в нем щелей (задерживающих в дисперсионных спектрометрах до 99,9% излучения), что дает значит. выигрыш в светосиле (~ в 100-200 раз). Это позволяет уменьшить время регистрации спектров и отношение сигнал/шум, повысить разрешение и уменьшить габариты прибора. Вследствие того что интерферометр модулирует каждую частоту излучения разл. образом, отсутствует влияние рассеянного излучения, это обеспечивает высокую точность измерений даже высокой оптич. плотности. Любое излучение, исходящее из образца, не модулируется и не детектируется, так что в спектре отсутствуют ложные сигналы.

Наличие ЭВМ позволяет кроме вычисления спектра производить и др. операции по обработке полученных эксперим. данных, осуществлять управление и контроль за работой самого прибора.

Имеются фурье-спектрометры для получения спектров в разл. областях - от неск. см-1 до десятков тыс. см-1, в т.ч. спектров комбинац. рассеяния. На ИК фурье-спектрометрах достигнуто разрешение до 1,3·10-4 см-1, точность определения волнового числа до 10-4 см-1. Созданы приборы для видимой и УФ областей, на к-рых получают, в частности, эмиссионные спектры ряда элементов (U, Np, Pd, Но и др.) с воспроизводимостью волновых чисел b2·10-6 см-1 при (S/N)>103. Чувствительность аналит. определений на фурье-спектрометре обычно в 100-1000 раз выше, производительность в сотни раз больше, погрешности измерений на порядок меньше, чем в случае использования дисперсионных приборов. Пределы обнаружения ряда в-в достигают долей нг, а использование микроскопа позволяет анализировать включения в образцах размерами 1Ox 10 мкм2. С помощью ФС можно изучать кинетику р-ций, протекающих за время ок. 1 мс.

Лит.: Инфракрасная спектроскопия высокого разрешения, пер. с англ., M., 1972; Белл Р.Дж., Введение в Фурье-спектроскопию, пер. с англ., M., 1975; Смит А., Прикладная ИК-спектроскопия, пер. с англ., M., 1982. Э. Г. Тетерин.
